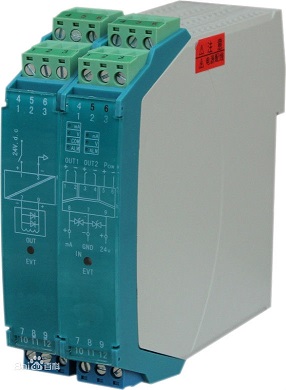

導讀:隔離式安全柵的使用方法及注意事項...
1. 隔離式安全柵應安裝在非危險場所。
2. 隔離式安全柵通往現場(危險場所)的軟銅導線截面積必須大于0.5mm2。
3. 連接導線的絕緣強度大于500V。
4. 隔離式安全柵本安端(有藍色標記)和非本安端電路配線,不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設,采用各自保護套管。隔離式安全柵的本安側,不允許混淆有其它電源,包括其它本安電路的電源。
5.隔離式安全柵與一次儀表組成本安安全防爆系統時,必須經國家指定的防爆檢驗機構檢驗認可。WP8000-EX系列隔離式安全柵由國家防爆電氣監督檢驗中心,給出的Co,Lo分布參數是相對與ⅡC級(氫氣級)的最大允許值對于ⅡB級環境可把該參數乘以3,對于ⅡA級環境可把該參數乘以8。傳輸線選用不同規格的電纜時,其本身的電纜參數應予高度重視,不得超過規定值。
6. 對隔離式安全柵進行單獨通電調試時,必須注意隔離式安全柵的型號、電源極性、電壓等級及隔離式安全柵外殼接線端上的標號。
7. 嚴禁用兆歐表測試隔離安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時,應先斷開全部隔離式安全柵接線,否則會引起內部器件損壞。
8. 凡與隔離安全柵相連接的現場儀表,均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。
9. 如隔離式安全柵內部模塊損壞需要維修或更換時,原則上應由制造廠承擔。用戶自行維修時,應按照有關的注意事項,具體方法請按照維修的章節進行(本質安全型儀表的維修僅限于所述的范圍進行,其外的維修應與制造廠商量)。經檢修后方能重新投入運行。
10. 隔離式安全柵的安裝、使用和維護應嚴格遵照.GB 3836.15-2000《爆炸性氣體環境用電氣設備第15部分:危險場所電氣安裝(煤礦除外)》的有關條款進行。
11. 取得防爆合格證的產品,不允許隨意更換影響防爆性能的元件或結構

1.安全柵應安裝在安全場所,并環境條件能滿足本手冊《通用技術指標》中的“使用條件”的要求。
2.隔離式安全柵本安端(藍色標記)和非本安端電路的接線導線在匯線槽中應分開鋪設,各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線,包括其本安電路使用的電源線。
3.通往危險場所的導線應選用有藍色標記的本安導線,導線線的軟銅面積必須大于0.5mm2,絕緣強度應大于500V。
4.在對隔離式安全柵進行通電調試前,必須注意隔離式安全柵的型號、接線方法、線路極性等,是否符合設計及產品要求中的規定,否則可能對人身及設備造成傷害。
5.嚴禁用兆歐表測試隔離安全柵端子之間的絕緣強度。如要檢查系統的絕緣強度,應先斷開全部的接線,否則可能引起安全柵內部快速熔斷器熔斷。
6.在現場對安全柵進行編程前,必須先將所有接線斷開再接入編程器,然后通電編程,否則可能引起不良后果。
7.與隔離式安全柵相連的現場儀表,均應通過經國家認定的防爆檢驗部門的防爆試驗、并取得防爆合格證的儀表。
8.在設計、安裝、使用、維護隔離式安全柵時,應同時遵守本產品手冊中的說明及《GB3836.15-2000爆炸性氣體環境用電氣設備 第十五部分:危險場所電氣安裝(煤礦除外)》、《GB50058-1992 爆炸和火災危險環境電力設置設計規范》。
① 隔離式安全柵與齊納式安全柵相比,雖然價格要高一些,但是它許多優點和特點還是給用戶帶來許多方便,使越來越多用戶偏向的選擇隔離式安全柵。
② 使用隔離式安全柵,可以將危險區的現場回路信號和安全區回路信號有效隔離。這樣本安自控系統不需要本安接地系統,簡化了本安防爆系統應用時的施工。
③ 使用隔離式安全柵,大大增強了檢測和控制回路的抗干擾能力,提高系統可靠性。
④ 使用隔離式安全柵,允許現場儀表接地,允許現場儀表為非隔離型的。
⑤ 隔離式安全柵有許多保護功能電路,意外損壞的可能性較小,允許現場儀表帶電檢修,這樣可縮短工程開車準備時間和減少停車時間。
⑥ 隔離式安全柵有較強的信號處理能力。如開關量輸入狀態控制、mV、Pt100變?yōu)?~20mA等等。這樣給現場儀表和控制系統的應用提供了更大的方便、合理和有效。
⑦ 當用戶同時應用DCS和ESD時,選用一進二出的安全柵,可以有效地將兩個系統隔離開來,避免系統之間互相影響。
⑧ 回路供電隔離式安全柵既保持有源隔離式安全柵的優點,又有齊納式安全柵一樣的接線方便,不需要另外24V電源供電,特別適合配I/O卡直接供電的DCS系統。
