•                              信號隔離器

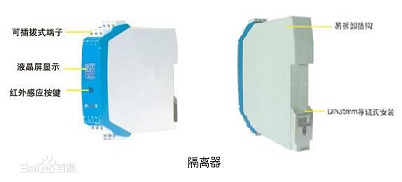

    信號隔離器是一種信號隔離裝置，將輸入單路或雙路電流或電壓信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。

用途

     信號在傳輸過程中會遇到各種各樣的干擾，為保證信號穩定，使用信號隔離器尤為重要。

工作原理

     首先將PLC接收的信號，通過半導體器件調制變換，然后通過光感或磁感器件進行隔離轉換，然后再進行解調變換回隔離前原信號或不同信號，同時對隔離后信號的供電電源進行隔離處理，保證變換后的信號、電源、地之間絕對獨立。

抗擾措施

供電系統的抗干擾設計

對傳感器、儀器儀表正常工作危害最嚴重的是電網尖峰脈沖干擾。產生尖峰干擾的用電設備有：電焊機、大電機、可控機、繼電接觸器、帶鎮流器的充氣照明燈，等等。尖峰干擾可用硬件、軟件和（或者）硬件軟件結合的辦法來抑制。

（1）用硬件線路抑制尖峰干擾的影響，常用辦法主要有三種：

①在儀器交流電源輸入端串入按頻譜均衡的原理設計的干擾控制器，將尖峰電壓集中的能量分配到不同的頻段上，從而減弱其破壞性；

②在儀器交流電源輸入端加超級隔離變壓器，利用鐵磁共振原理抑制尖峰脈沖；

③在儀器交流電源的輸入端并聯壓敏電阻，利用尖峰脈沖到來時電阻值減小以降低儀器從電源分得的電壓，從而削弱干擾的影響。

（2）利用軟件方法抑制尖峰干擾

對于周期性干擾，可以采用編程進行時間濾波，也就是用程序控制可控硅導通瞬間不采樣，從而有效地消除干擾。

（3）采用硬、軟件結合的看門狗（watchdog）技術抑制尖峰脈沖的影響

軟件：在定時器定時到之前，CPU訪問一次定時器，讓定時器重新開始計時，正常程序運行，該定時器不會產生溢出脈沖，watchdog也就不會起作用。一旦尖峰干擾出現了“飛程序”，則CPU就不會在定時到之前訪問定時器，因而定時信號就會出現，從而引起系統復位中斷，保證智能儀器回到正常程序上來。

（4）實行電源分組供電，例如：將執行電機的驅動電源與控制電源分開，以防止設備間的干擾。

（5）采用噪聲濾波器也可以有效地抑制交流伺服驅動器對其它設備的干擾。該措施對以上幾種干擾現象都可以有效地抑制。
